變頻器恒壓供水設備利用專門為風機、泵類、空氣壓縮機等流量和壓力控制特點而研制的專用變頻調速器。利用變頻器的一拖三功能，而不采用昂貴的PLC 就可以自動控制泵組的運行與退出臺數，而且內置PID 功能與我司開發的專門處理恒壓供水的控制板，可以方便地與遠傳壓力表連用，同而完成供水壓力的閉環控制，在管網流量變化時達到穩定供水壓力和節約電能的目的。為客戶節省成本，具有較高的經濟性和實用性。

一、變頻器恒壓供水特點:

1、恒壓供水能自動24 小時維持恒定壓力，并根據壓力信號自動啟動備用泵，無級調整壓力，供水質量好，與傳統供水比較，不會造成管網破裂及水龍頭共振現象。

2、動平滑，減少電機水泵的沖擊，延長了電機及水泵的使用壽命，避免了傳統供水中的水錘現象。

3、采用變頻恒壓供水保護功能齊全，運行可靠，具有欠壓、過壓、過流、過熱等保護功能。

4、系統配置可實現全自動定時供水,徹底實現無人值守自動供水.控制系統具有故障報警和顯示功能,并可進行工變頻轉換,應急供水。

5、系統根據用戶用水量的變化來調節水泵轉速，使水泵始終工作在高效區，當系統零流量時,機組進入休眠狀態,水泵停止，流量增加后才進行工作,節電效果明顯，比恒速水泵節電23%-55%。

6、變頻恒壓供水設備不設樓頂水池，既減少建筑物的造價，又克服了水源二次污染，氣壓波動大，水泵啟動頻繁和建造水塔一次性投資大，施工周期長，費用高等缺點。

7、整套設備只需一組控制柜和水泵機組，安裝非常方便，占地面積少。

8、本設備采用全自動控制，操作人員只需轉換電控柜開關，就可以實現用戶所需工況，操作簡單。

二、變頻器恒壓供水工作原理:

變頻器恒壓供水系統采用一電位器設定壓力（也可采用面板內部設定壓力），采用一個壓力傳感器（反饋為4~20mA）檢測管網中壓力，壓力傳感器將信號送入變頻器PID 回路，PID 回路處理之

后，送出一個水量增加或減少信號，控制馬達轉速。如在一定延時時間內，壓力還是不足或過大，則通過變頻器作工頻/變頻切換起動另一臺水泵，使實際管網壓力與設定壓力相一致。另外，隨著用水量的減少，變頻器自動減少輸出頻率，達到了節能的目的。

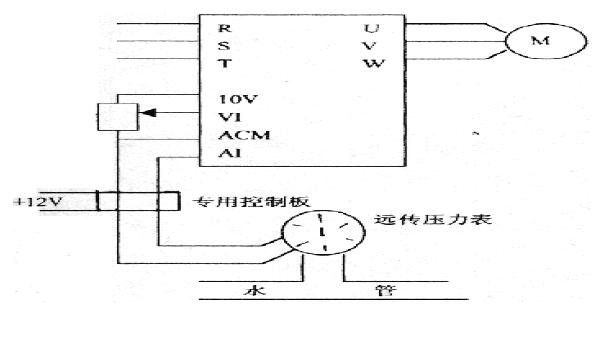

三、變頻器恒壓供水系統控制圖（以一臺變頻器控制一臺馬達為例）：

例：使用遠傳壓力表,量程0-10kg,反饋4-20mA,要求5kg 壓力供水,上限6kg,下限4kg,面板起動停止,電位器給定目標值。

四、變頻器恒壓供水適用范圍:

采用變頻恒壓供水，具有高效節能，壓力穩定，運行可靠，操作簡單，占地少，噪音低，無污染，投資低，效益高等優點。廣泛應用于：

1、居民區、住宅樓、村鎮的集中生活供水系統。

2、各種類型中央空調的循環泵、冷卻水供應系統。

3、高層建筑、賓館、飯店等生活供水系統。

4、綜合市場、寫字樓、商務樓生活供水系統。

5、高層建筑熱水供給和熱水采暖系統與消防給水系統。

6、工礦企業的生產、生活供水、恒壓流量供水工藝流程等。

7、各類自來水廠與現代農業灌溉。

8、各類恒壓供油，恒壓供氣，恒壓供風等恒壓流量的控制系統

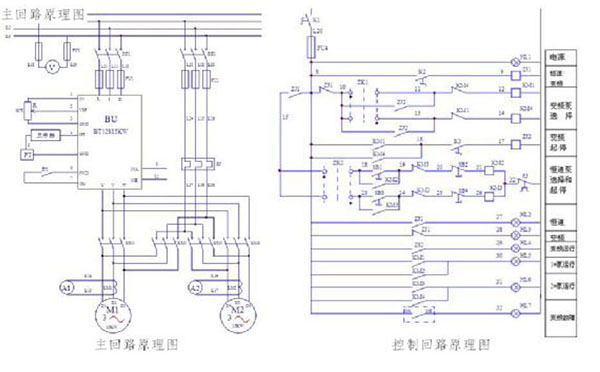

五、變頻器恒壓供水線路原理圖（以一拖二為例）
