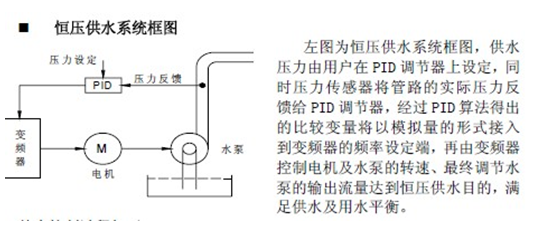

整個控制過程如下：
        用水需求↑ —— 管路水壓↓—— 壓力設定值與返饋值的差值↑ —— PID輸出↑ —— 變頻器輸出頻率↑ —— 水泵電機轉速↑ —— 供水流量↑—— 管路水壓趨于穩定
       電器控制方案
       貴司水泵控制柜控制方式如下：
       以上數據表明，貴司供水系統為雙泵供水系統，用水需求有一定變化，故采用“一拖二”方式，通過調節變頻器輸出頻率即可

       實現恒壓供水：變頻器帶一工頻電路帶動兩臺水泵電機。
       當壓力在一個水泵可實現供壓時，工頻控制的電機停止工作，變器帶的電機根據實時壓力調節輸出速度，在不浪費電能的情況下以滿足供水需求。
       當壓力需一個水泵以上才能實現供水時，工頻控制的電機將會自動啟動，與變頻控制的電機結合一起雙泵共水。
       當雙泵同時供水至壓力過大時，變頻控制的電機會自動降低轉速使壓力回到正常水平，若壓力到了下限依然過高，系統會關閉一臺水泵。
       節能系統特點
       A. 變頻器界面為LED顯示，設定參數豐富；鍵盤布局簡潔、易于操作。
       B. 變頻器有過流、過壓、過熱、缺相等多種電子保護裝置，并具有故障報警輸出功能，可有效保護供水系統的正常運作；
       C. 專用數字PID調節器為LED雙屏顯示，參數設定方便，易于監控；
       D. 安裝變頻器后，水泵電機具有軟啟動及變頻調速功能，可有效降低系統的機械磨損，同時減輕管路負擔。
       E. 有“手動”“自動”兩種工作模式，在變頻器出現故障的情況下，仍可按原有工作方式繼續運行。
